Spesifikasi
Kelajuan Keratan: 0-30000mm / min
Format grafik yang disokong: AI, BMP, DST, DWG, DXF, DXP, LAS, PLT, Lain-lain
Permohonan: Laser Cutting
Keadaan: Baru
Pemotongan Tebal: 6mm
CNC atau Tidak: Ya
Mod Penyejukan: Penyejuk Udara
Perisian Kawalan: FSCUT2000, perisian pemotongan khas Chutian
Tempat asal: Anhui, China (tanah besar)
Persijilan: CCC, ISO
Perkhidmatan selepas jualan yang disediakan: Jurutera yang tersedia untuk jentera perkhidmatan di luar negara
Bidang Aplikasi

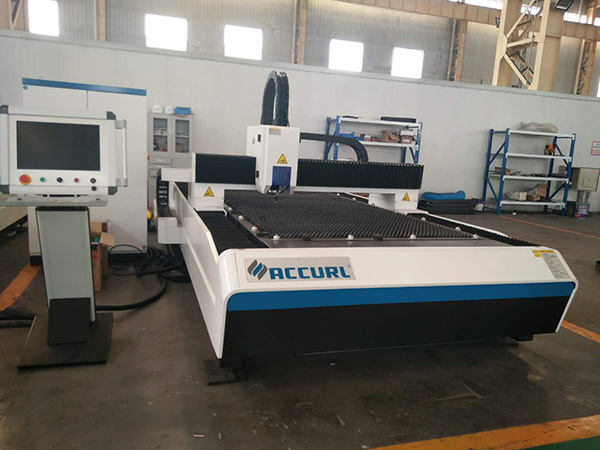

Mesin mengadopsi laser IPG / SPI yang paling canggih, menggabungkan mesin Gantry CNC yang direka oleh syarikat kami dan badan kimpalan kekuatan tinggi, selepas penyepuhlindapan suhu tinggi dan pemesinan precision oleh mesin penggilingan CNC yang besar. Ia mempunyai ketegaran dan kestabilan yang baik dengan skru bola ketepatan, litar memandu larian berjalan. Ia terutamanya untuk memotong logam lembaran di bawah 8mm dalam kelajuan tinggi dan berketepatan tinggi. Serat laser mempunyai siri kelebihan, seperti kualiti rasuk yang tinggi, kecerahan tinggi, kadar penukaran yang tinggi, bebas penyelenggaraan, operasi yang stabil dan boleh dipercayai dengan kos rendah dan saiz yang kecil, dan lain-lain. Pemotongan dibantu udara adalah tahap pemotongan laser yang paling maju , yang amat sesuai untuk keluli tahan karat, memotong kepersisan ketepatan kadbod. Ia digunakan secara meluas dalam produk logam, perkakasan, mesin ketepatan, bahagian auto, cermin mata, perhiasan, papan nama, elektronik, mainan, pengiklanan dan industri lain.
Penerangan untuk mesin:
1. Skim dan komposisi produk
Mesin pemotong laser gentian terdiri daripada laser serat, kepala pemotong, sistem kawalan, sistem penyejukan, unit mesin, sistem degusting ekzos dan sebagainya.
2. Prestasi produk
Digunakan secara meluas dalam logam pemotongan, seperti keluli karbon, keluli tahan karat, keluli aloi dan bahan logam lain. Juga kita boleh memproses pelbagai bentuk dan saiz bahagian; memotong semua jenis teks, logo dan corak.
Julat Keratan: Lembaga 3000mm * 1500mm,
Ketebalan memotong keluli karbon: 0.2mm-6mm
Lebar Keratan: 0.08-0.15mm
Mesin X, Y, Z paksi perjalanan 3000mm * 1500mm * 100mm
Ketepatan kedudukan: ± 0.05mm / 1000mm
Ketepatan ketepatan kedudukan: ± 0.03mm / 1000mm
Kelajuan mesin terbiar standard: 30m / min
Kelajuan terbiar maksimum: 50m / min
Papan tebal 1mm O2 kelajuan pemotongan maksimum:
(Laser IPG-1000) 10m / min
(SPI-CW-1500 Laser) 15m / min
Kedalaman Pemotongan Maks:
Keluli Karbon (O2) 7mm
Keluli tahan karat (N2) 3.5 ~ 4mm
Keluli tahan karat (O2) 6 mm
3. Senarai sistem produk:
Laser
Laser injap: 1000W (SPI pilihan)
Laluan optik luaran dan kepala pemotongan
Pemotongan kepala laser Tinggi, ketepatan pemotongan kepala automatik
Sensor kapasitif BCS100, mengikut automatik
Fokus kanta 25.4 F = 100
Mesin tuan rumah
Platform mesin dan aksesori 3000mm * 1500mm kepala memotong
X axis bola skru 4010 skru berkelajuan tinggi; Rel 35 bisu; TAIWAN HIWIN
Paksi Y pemandu rolling 5050 berkelajuan tinggi skru; rel 45 bisu; TAIWAN HIWIN
Pengurangan planet VRB140, Jepun SHIMPO
Mempunyai Jepun, NSK
Debu meliputi Qingdao, HEMA
Drag chain PKK, China
